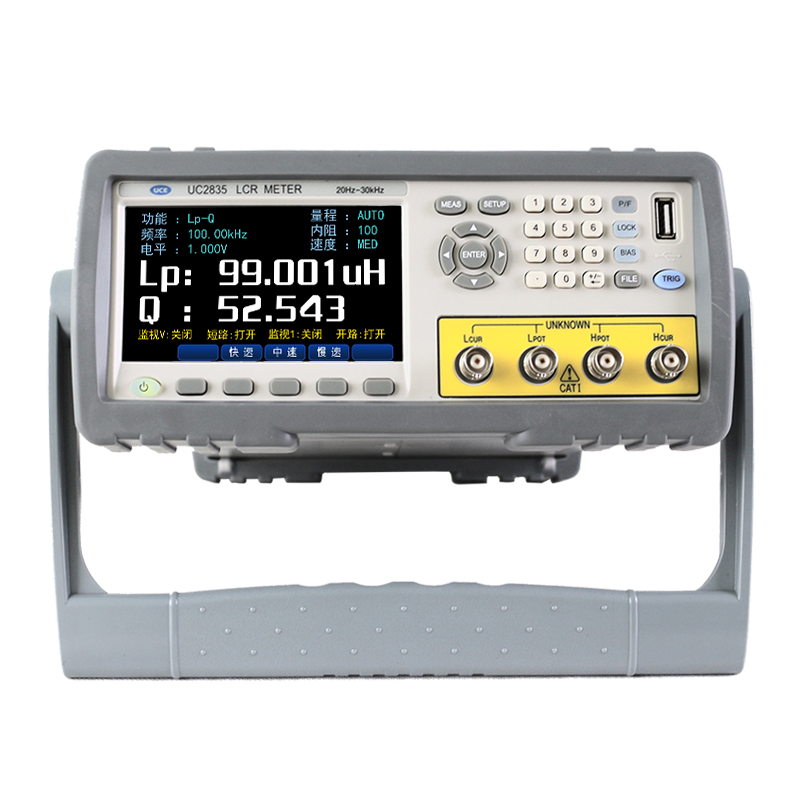

UC2835+/36+系列是一款用于对各种电子元器件进行检验的多功能元件测试仪。其采用当前流行的4.3寸LCD显示器，使用户能更直观，更舒服的读出测试结果。它是一种高速度、测试范围宽、6位测试分辨率的阻抗测量仪，可满足生产线质量保证、进货检验及实验室测量要求。
测量功能 | |
测试参数 | | Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR |
测试频率 | 20 Hz－200 kHz, 1mH步进 |
基本测量准确度 | 0.05% |
等效电路 | 串联, 并联 |
数学功能 | 绝对值偏差, 百分比偏差 |
量程方式 | 自动, 保持, 手动选择 |
触发方式 | 内部, 手动, 外部, 总线 |
测量速度（≥1kHz） | 快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒 |
平均次数 | 1—255 |
延时时间 | 0—60s, 以1ms步进 |
校准功能 | 开路 / 短路 / 负载 |
测试端配置 | 五端 |
列表扫描 | 10点列表扫描功能 |
显示方式 | 直读，Δ，Δ%，V/I（被测电压/电流监视） |
显示器 | 6位分辨率，4.3英寸LCD显示器 |
测试信号 | |
测试信号频率 | 20 Hz－30 kHz |
输出阻抗 | 30 Ω,50Ω, 100 Ω可选择 |
测试信号电平 | 正常：5 mV－2 V 准确度：10%，1 mV步进 |
恒电平：10 mV－1 V 准确度：5%，1 mV步进 | |
直流偏置源 内部 | 0V，1.5V，2V，准确度：1% |
显示范围 | |
|Z|, R, X | 0.01m Ω — 99.9999 MΩ |
DCR | 0.001 mΩ — 99.9999 MΩ |
|Y|, G, B | 0.00001μS — 99.9999 S |
C | 0.00001 pF — 9.9999 F |
L | 0.00001 μH — 9999.99 H |
D | 0.00001 — 9.9999 |
Q | 0.00001 — 9999.9 |
θ (DEG) | -179.999o — 179.999 o |
θ (RAD) | -3.14159 — 3.14159 |
其他 | |
比较器功能 | 十档：（九档合格，一档不合格），另有一个附属档AUX |
存储器 | 100组内部仪器设定供存储/调用，外部500组 |
接口 | 标配RS232C、HANDLER、USB DEVICE、USB HOST，可选GPIB接口 |
| 作温度、湿度 | 0℃-40℃ 90%RH | |
| 电源要求 | 电压 | 198V-242V |
| 频率 | 47.5Hz-63Hz | |
| 功耗 | ≤30VA | |
| 体积 | 380mm×102mm×270mm | |
| 重量 | 约3.6kg | |

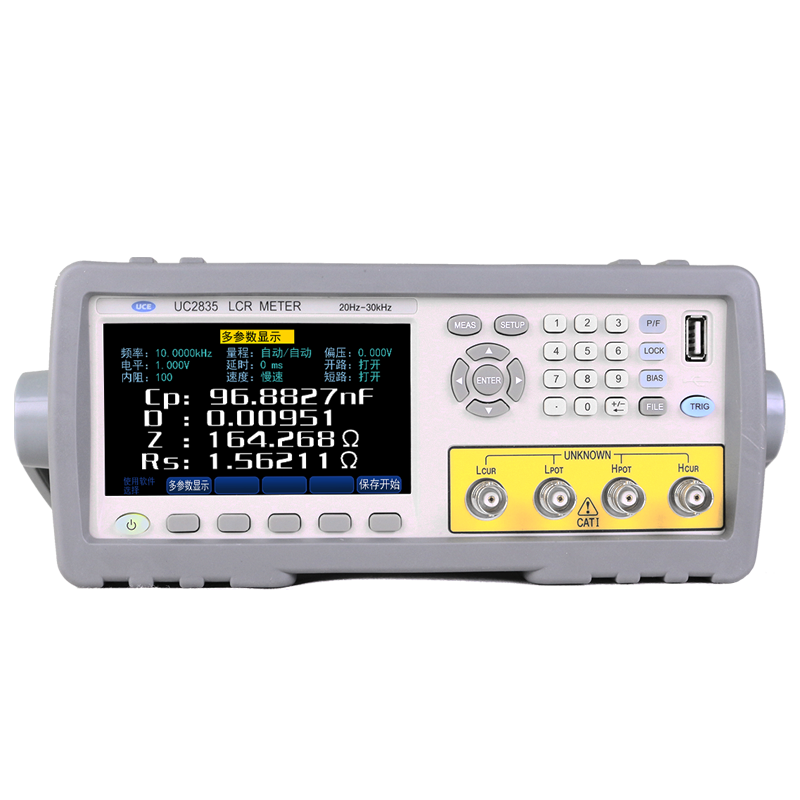

4.3英寸LCD显示器，更直观清晰
测试电压或电流的自动电平控制ALC功能
30 Ω, 50 Ω, 100 Ω三种不同信号源输出阻抗
内建比较器5档
10点列表扫描功能
内部100组设定文件，U盘500组测试文件保存或调用
0V, 1.5V及 2V内部直流偏置电压
可通过USB HOST来实现仪器软件版本的升级和更新
U盘拷屏功能保存数据更方便,可支持格式FAT16, FAT32文件系统

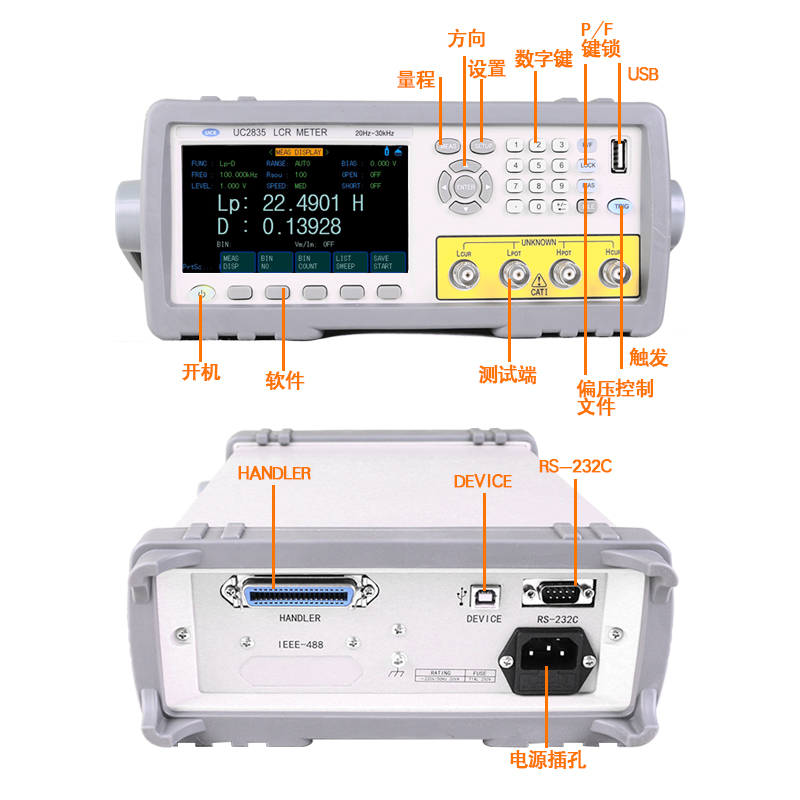

标配RS232C、HANDLER、USB DEVICE 、USB HOST，可选GPIB接口

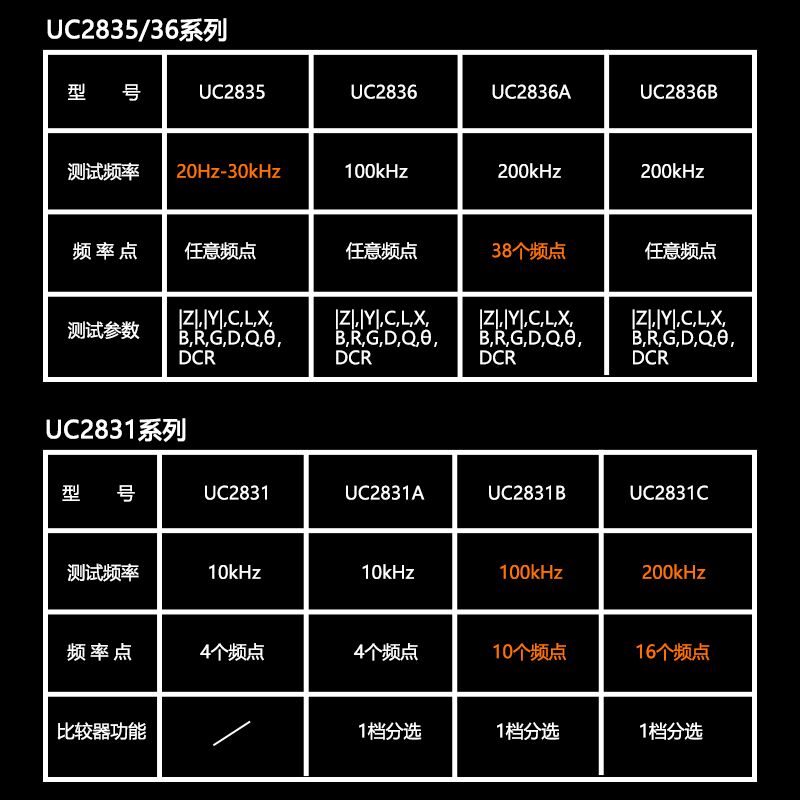

UC2835+/36+/36A+/36B+ 精密LCR数字电桥

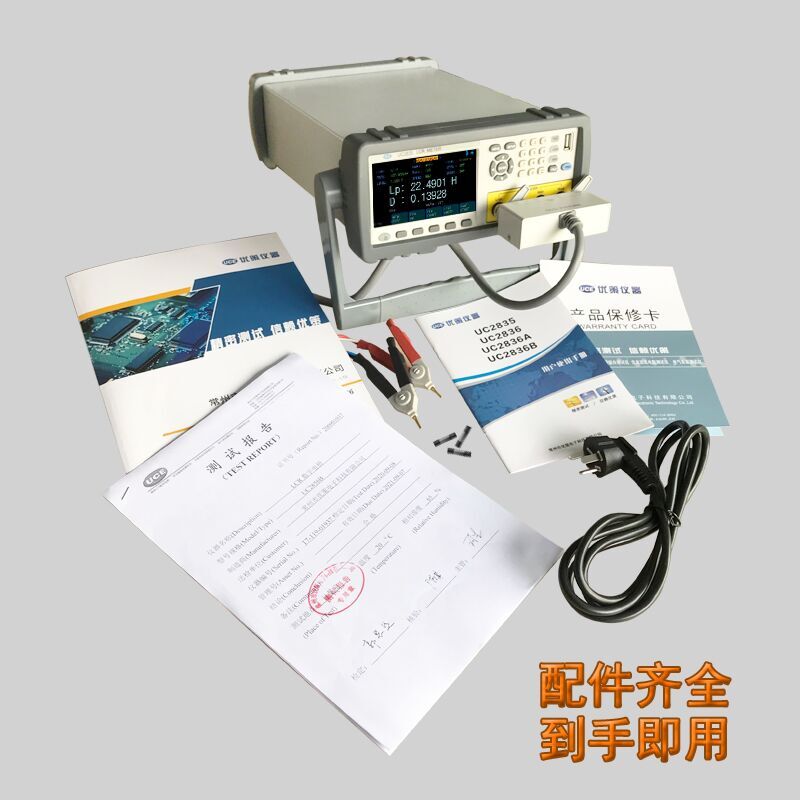

仪器配件
UC26011B 四端开尔文测试电缆
UC26010 镀金短路板
UC26001A 四端测试夹具
电源线
可选配件
UC26009B SMD 测试钳

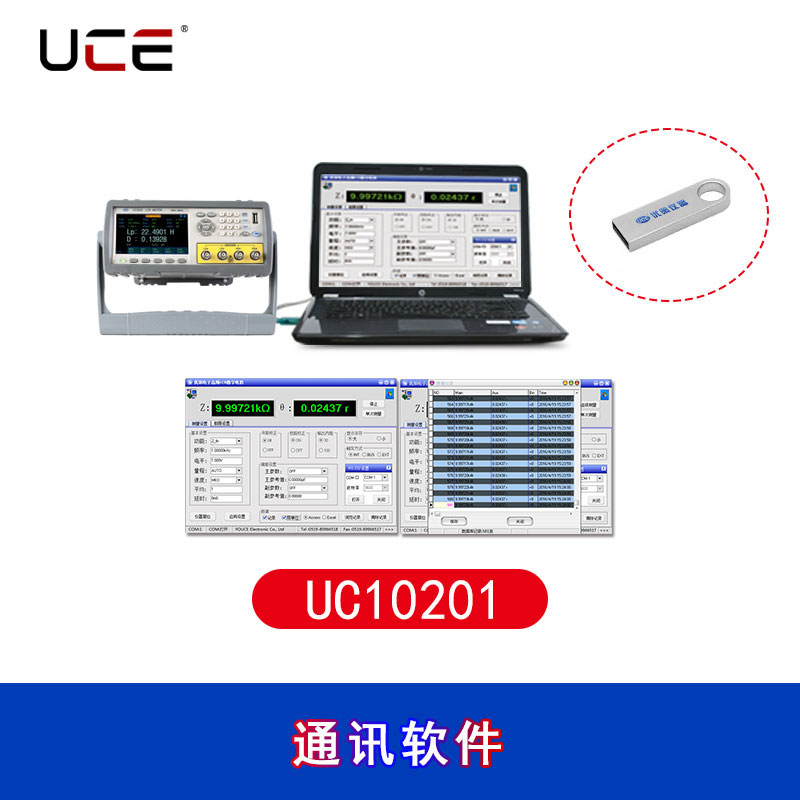

UC10201 数据采集软件
UC26008A 贴片夹具
UC26029B 夹具SMD测试
